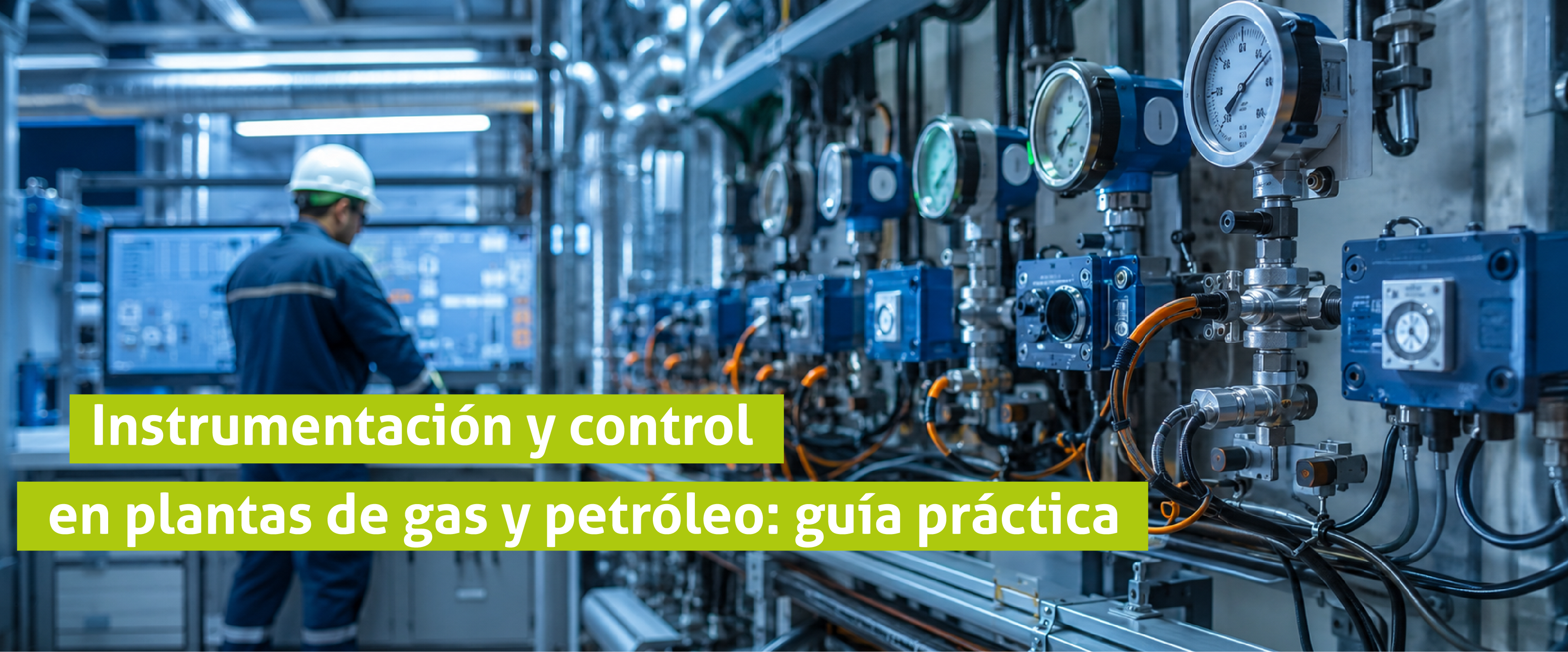

Instrumentación y control en plantas de gas y petróleo: guía práctica

Instrumentación y control: el sistema nervioso de una planta de gas y petróleo

La instrumentación y el control de procesos son el conjunto de equipos y sistemas que miden, controlan y protegen las variables críticas de una planta de gas o petróleo: presión, temperatura, flujo, nivel y composición. Un instrumento mal seleccionado, mal instalado o fuera de calibración no solo afecta la eficiencia operativa, también puede comprometer la seguridad de toda la instalación.

En PIL Perú hemos ejecutado proyectos de instrumentación y control en plantas de hidrocarburos en distintas regiones del país. Esta guía resume, de forma práctica, los criterios técnicos que todo responsable de ingeniería o mantenimiento debería considerar antes de definir, modificar o intervenir un sistema de instrumentación.

¿Qué sistema de control conviene en una planta de hidrocarburos: DCS o PLC?

Depende del tamaño y la complejidad de la planta. Un DCS (Distributed Control System) es la opción adecuada en plantas grandes, ya que gestiona miles de señales con redundancia y alta disponibilidad. Un PLC de gama alta es suficiente en instalaciones más compactas o con procesos discretos, con un menor costo de implementación. La elección correcta depende del número de señales, los requerimientos de disponibilidad y la filosofía de control del operador.

¿Qué es un SIS y por qué es obligatorio en plantas de gas y petróleo?

El SIS (Sistema Instrumentado de Seguridad) es el sistema que lleva la planta a un estado seguro ante una condición de emergencia, de forma independiente al sistema de control de proceso. Su diseño debe seguir la norma IEC 61511 y definir el nivel de integridad de seguridad (SIL) requerido para cada función. En plantas de gas y petróleo no es opcional: es un requisito regulatorio y, en la práctica, también una condición exigida por las aseguradoras.

¿Cómo funciona un sistema de detección de gas y fuego (FGS)?

El FGS monitorea de forma continua la presencia de gases inflamables, tóxicos y humo en las áreas de planta, y debe estar integrado con el SIS para activar respuestas automáticas ante una detección: activación de diluvios, cierre de válvulas de bloqueo o paros de emergencia. La ubicación de los detectores, su principio de medición y su programa de mantenimiento son tan importantes como el diseño del sistema en sí.

¿Qué diferencia a una válvula de control de una válvula de bloqueo?

La válvula de control regula una variable de proceso en tiempo real, ajustando su posición de forma continua. La válvula de bloqueo (on/off) actúa en respuesta a una señal del SIS o del operador, abriendo o cerrando por completo. Ambas deben seleccionarse según las condiciones del fluido, la presión de diseño, la temperatura y los requerimientos de cierre seguro: un error en el dimensionamiento genera inestabilidad en el lazo de control y pérdidas de eficiencia difíciles de diagnosticar después de la puesta en marcha.

¿Qué normas aplican a un proyecto de instrumentación para hidrocarburos en Perú?

Un proyecto de instrumentación para gas y petróleo en Perú debe diseñarse bajo estas normas:

• IEC 61511: seguridad funcional para sistemas de seguridad instrumentada en el sector de procesos.
• IEC 61508: seguridad funcional de sistemas eléctricos, electrónicos y electrónicos programables.
• ISA-5.1: simbología e identificación de instrumentación.
• ISA-18.2: gestión de alarmas para industrias de proceso.
• DS 081-2007-EM (OSINERGMIN): reglamento de transporte de hidrocarburos por ductos en Perú.

¿Cuáles son los errores más comunes en proyectos de instrumentación?

Los errores que más rediseños y sobrecostos generan son cuatro: seleccionar instrumentos sin considerar las condiciones reales del proceso (temperatura, presión, tipo de fluido, clasificación del área); definir la arquitectura del SIS después de la ingeniería de detalle, en lugar de antes; instalar instrumentos sin un procedimiento de calibración documentado ni trazabilidad a patrones; y no contemplar el mantenimiento en el diseño, dejando instrumentos de difícil acceso o sin válvulas de aislamiento para intervención en línea.

¿Cómo se interviene un sistema de instrumentación en una planta que sigue operando?

Modificar o ampliar un sistema de instrumentación sin detener la planta requiere gestión del Management of Change (MOC), análisis de riesgo de la intervención, coordinación con el área de operaciones y procedimientos de trabajo seguro específicos para cada actividad. En PIL Perú hemos desarrollado este tipo de intervenciones bajo los protocolos de seguridad de operadores nacionales e internacionales, el mismo enfoque que aplicamos en proyectos de modernización de salas de control como el del Lote 95.

Instrumentación bien diseñada, planta más segura y eficiente

La instrumentación y el control de procesos no se resuelven comprando equipos aislados, sino con una ingeniería que integra selección de instrumentos, arquitectura de control, sistemas de seguridad y criterios de mantenibilidad desde el diseño. Esa mirada integral es la que permite que una planta de gas o petróleo opere con la disponibilidad y el nivel de seguridad que el negocio y la normativa exigen.
